ER夹头与YSA电机规格选型指南

2022-9-6

---

是用来装置在钻、攻、铣床或加工中心主轴上的一种用来禁锢钻攻刀具或者是铣刀具的筒形夹具，也称ER筒夹。也可以用来固定加固需要改造加工零件的一种固定锁紧装置。

ER弹簧夹头，夹紧力大，夹持范围广，精度好。广泛用于镗、铣、钻、攻丝、磨雕刻等加工。ER夹头，是弹簧夹头的一种，一般用于数控刀柄配套使用

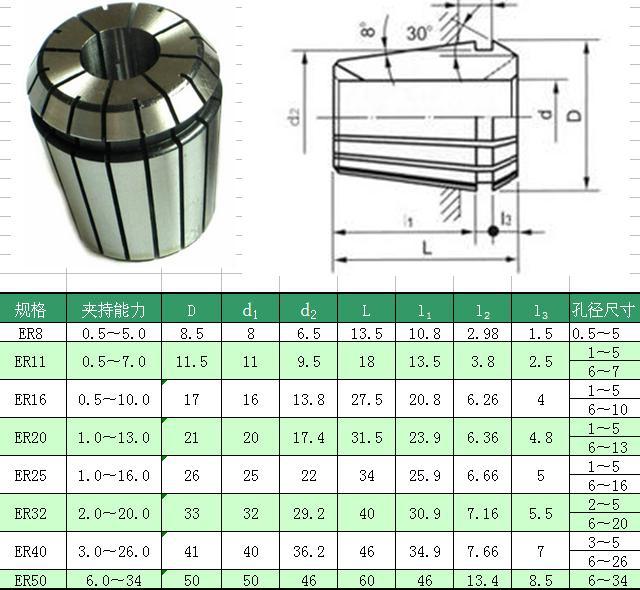

ER8高精度夹头夹持范围：Φ1、1.5、2、2.5、3、3.5、4、4.5、5

ER11高精度夹头夹持范围：Φ1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7

ER16高精度夹头夹持范围：Φ1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10

ER20高精度夹头夹持范围：Φ1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10、10.5、11、11.5、12、12.5、13

ER25高精度夹头夹持范围：Φ1、1.5、2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10、10.5、11、11.5、12、12.5、13、13.5、14、14.5、15、15.5、16、16.5、17

ER32高精度夹头夹持范围：Φ2、2.5、3、3.5、4、4.5、5、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10、10.5、11、11.5、12、12.5、13、13.5、14、14.5、15、15.5、16、16.5、17、17.5、18、18.5、19、19.5、20、21、22

ER40高精度夹头夹持范围：Φ3、3.5、4、4.5、5、5.5、6、6.5、7、7.5、8、8.5、9、9.5、10、10.5、11、11.5、12、12.5、13、13.5、14、14.5、15、15.5、16、16.5、17、17.5、18、18.5、19、19.5、20、21、22、22.5、23、23.5、24、24.5、25、25.5、26.27.28.29.30

ER50高精度夹头夹持范围：Φ6.8.10.12.14.16.18.20.22.24.25.26.28.30.32.34.36
